滌綸線,滌綸繡花線

滌綸有良好的熱塑性能，在不同的溫度下產(chǎn)生不同的變化。滌綸受熱變化處于非晶型和結(jié)晶型高分子化合物受熱變化之間。它在玻璃化溫度以上，只有非晶區(qū)內(nèi)某些分子鏈間作用力小的鏈段才能活動(dòng)，分子鏈間相互作用力大的分子鏈段仍難運(yùn)動(dòng)，結(jié)晶區(qū)內(nèi)的分子鏈當(dāng)然不能運(yùn)動(dòng)，所以纖維只表現(xiàn)為比較柔韌，但不一定像高彈態(tài)一樣有很好的彈性。

當(dāng)繼續(xù)加熱到230-240攝氏度時(shí)，達(dá)到滌綸的軟化點(diǎn)，滌綸非晶區(qū)的分子鏈運(yùn)動(dòng)加劇，分子間相互作用的力都被拆開(kāi)，此時(shí)類(lèi)似粘流態(tài)，而結(jié)晶區(qū)內(nèi)的鏈段卻仍未被拆開(kāi)，所以纖維只發(fā)生軟化，而不是熔融，但此時(shí)已喪失了纖維的使用價(jià)值，所以在印染加工中不允許超越這個(gè)溫度。

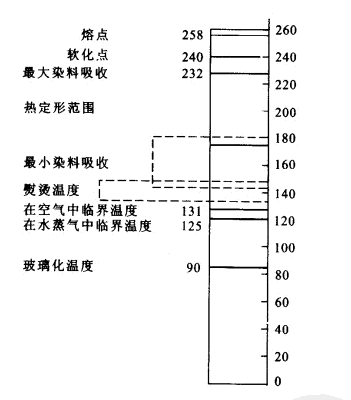

滌綸的主要性能與溫度的關(guān)系

滌綸的轉(zhuǎn)移印花就是利用非晶區(qū)受熱分子鏈運(yùn)動(dòng)來(lái)達(dá)到的。但是必須嚴(yán)格控制溫度，如果超過(guò)允許范圍，織物的手感變得粗硬；當(dāng)滌綸受到258-263攝氏度高溫時(shí)，滌綸結(jié)晶區(qū)內(nèi)分子鏈段也開(kāi)始運(yùn)動(dòng)，纖維也就熔融了，這個(gè)溫度就是滌綸的熔點(diǎn)。

滌綸在熱定型時(shí)，由于受到的熱量不同，纖維的微結(jié)構(gòu)改變也不相同。當(dāng)定形溫度為170—180攝氏度時(shí)，滌綸在吸盡法染色中對(duì)分散染料的吸收能力很低，當(dāng)超過(guò)180攝氏度時(shí)，滌綸對(duì)染料的吸收率與溫度增加成正比，這與滌綸的結(jié)晶性能有關(guān)，因?yàn)?/span>170—180攝氏度時(shí)，滌綸的結(jié)晶速度快，由于形成的結(jié)晶多，染料上染就較少，而溫度增高，可能引起大分子取向度的降低，所以吸收染料又增加。

滌綸在高溫蒸汽長(zhǎng)時(shí)間的作用下要發(fā)生水解，纖維的強(qiáng)力和染色性能都會(huì)下降，但在水和以水為介質(zhì)的染浴中能夠經(jīng)受140攝氏度的高溫。
